Wie man ein verdrehtes Paar kräuselt?

Lass uns zuerst sehen, was istein verdrilltes Paar. Dieses Kommunikationskabel besteht aus einem oder mehreren Paaren von isolierten Leitern. Die Leiter sind miteinander verdrillt und mit einer Kunststoffhülle bedeckt. Das zur Verbindung mit dem Internet verwendete Netzwerkkabel besteht aus vier Leiterpaaren.

Bevor Sie das verdrillte Paar komprimieren, müssen Sie entscheiden, für welche Zwecke Sie es verwenden. Es gibt zwei Haupttypen von Crimpen Twisted-Pair-Stecker:

•
  direkte Verbindung - zum Anschluss eines Computers und eines Switch / Hubs / Routers
•
  vernetzen - um zwei Computer miteinander zu verbinden

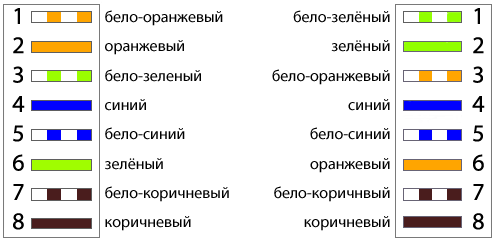

Bei einer geraden Verbindung sind beide Enden des verdrillten Paars in einem Muster gecrimpt, wobei die Vernetzung in verschiedene Richtungen erfolgt. Normalerweise wenn Twisted Pair für eine gerade Linie Leiter Twisted Pair sind in der folgenden Reihenfolge angeordnet:

•
  weiß / orange / orange / weiß / grün / blau / weiß / blau / grün / weiß / braun / braun


Wann Crossover-Verbindung Ein Ende des verdrillten Paares wird durch das vorherige Schema und das andere durch das andere komprimiert:

•
  weiß / grün / grün / weiß / orange / blau / weiß / blau / orange / weiß / braun / braun


Im Prinzip können moderne Netzwerkkarten "verstehen" und direkte Verbindung herstellen, wenn zwei Computer verbunden werden, aber es ist besser, sicher zu sein.

Also, wie man ein Twisted-Pair zu Hause crimpen kann? Um dies zu tun, benötigen Sie das Kabel selbst, mehrere RJ-45-Anschlüsse und ein spezielles Tool namens Crimpzange (Crimper, Crimper).

Crimpzangen bestehen aus drei Arbeitsbereichen, jeder von ihnen - seine eigenen Funktionen. Der Griff befindet sich Messer zum Schneiden von Drähten, und einige Modelle haben eine Aussparung, um die äußere Isolierung vom Rundkabel zu entfernen. In der Mitte des Gesenks befindet sich ein besonderes nisten, in dem der Stecker auch gecrimpt wird. Und im oberen Teil der Crimper gibt es einen Bereich, der hilft schälen Sie die äußere Isolierung Twisted Pair.

Also, um das verdrillte Paar zu komprimieren, müssen Sie zuerstDas Ende des Kabels mit dem eingebauten Messer vorsichtig abschneiden. Dann sollte es etwa drei Zentimeter des Kabels von der Isolierung mit einem speziellen Messer gereinigt werden. Im Prinzip können Sie es durch ein gewöhnliches Messer oder eine Schere ersetzen.

Danach sollten Sie verdünnen, entwirren undrichten Sie die Drahtpaare aus. Dann müssen Sie die Verdrahtung entsprechend den Farben entsprechend dem gewünschten Schema verteilen und ausrichten. Nach dem Festziehen der ausgerichteten Leiter ist es notwendig, ihre Spitzen mit Hilfe eines eingebauten Messers zu schneiden, wobei etwa 1 cm gewebte Leiter übrig bleiben.

Danach werden die ausgerichteten Leiter in dieStecker RJ-45. Leiterabschnitte müssen das Ende der Rinnen erreichen. Stellen Sie sicher, dass der Kabelmantel hinter der Verriegelung, die zur Befestigung bestimmt ist, herausragt und ebenfalls zum Stillstand kommt. Dann müssen Sie erneut prüfen, ob die Leiter farblich richtig ausgelegt sind und den Stecker bis zum Anschlag in die Stauchung stecken. Danach die Crimpzange zusammendrücken, bis die Kabelverriegelung der Gabel einrastet.

Aber es kommt vor, dass Sie keine Kräusel haben, sondern komprimierenein Twisted Pair, naja, nur schlecht. Dann können Sie einen dünnen Schraubenzieher verwenden, um es zu crimpen. Diese Methode ist mühsamer und weniger effektiv, aber in einer Notfallsituation kann sie nützlich sein. Wie man ein verdrilltes Paar mit einem Schraubenzieher quetscht?

Wie im vorherigen Fall ist es notwendig zu reinigenIsolieren Sie die Leiter um Farben und fügen Sie sie in den Verbinder ein. Danach müssen die Kunststoffverbinderhalterung und die Kontakthälften so abgelassen werden, dass sie nicht über ihre Oberfläche hinausragen. Drücken Sie dazu auf das Ende des Schraubenziehers. Danach müssen Sie den Schraubendreher mitnehmen und schließlich die Kontakte ertränken, damit die Zähne in die Isolierung gelangen. Sie müssen hart, aber vorsichtig drücken.

Überprüfen Sie, ob es Ihnen gelungen ist, das Twisted Pair korrekt zu verdrahten, Sie können es verwenden Spezialgerät - Tester. Obwohl in einigen Fällen sogar ein Tester nicht benötigt wird - ein schlecht funktionierendes oder nicht funktionierendes Netzwerk und wird zeigen, dass das Kabel schlecht oder falsch gecrimpt ist.
